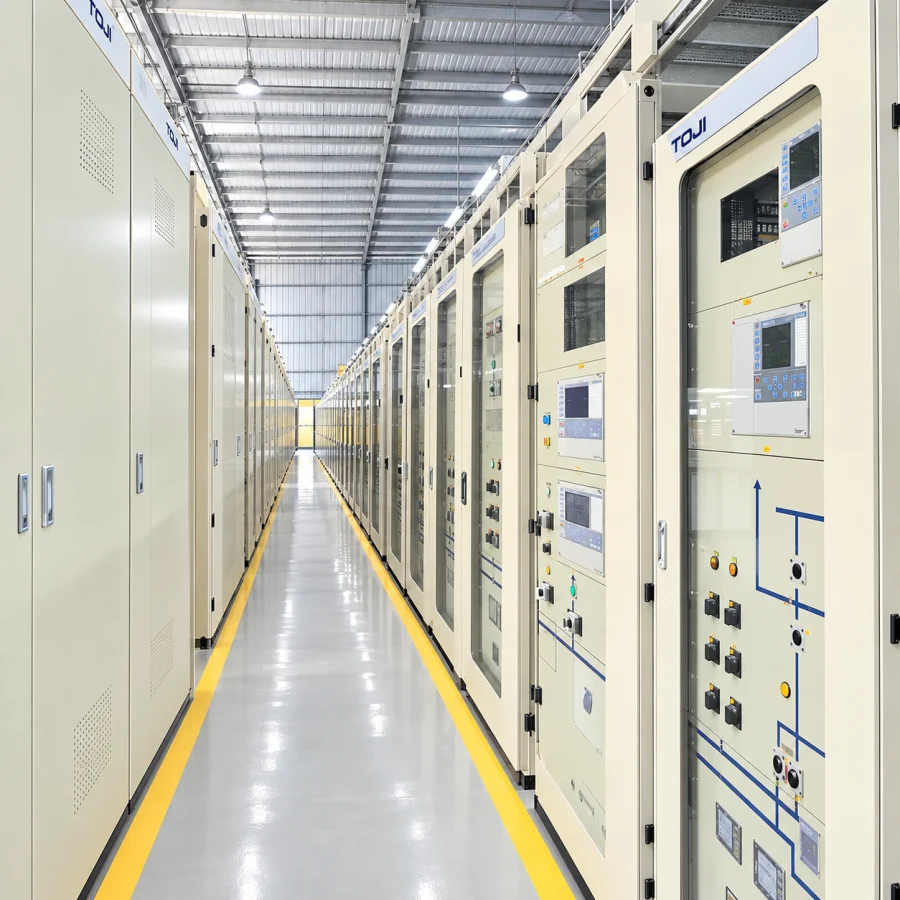

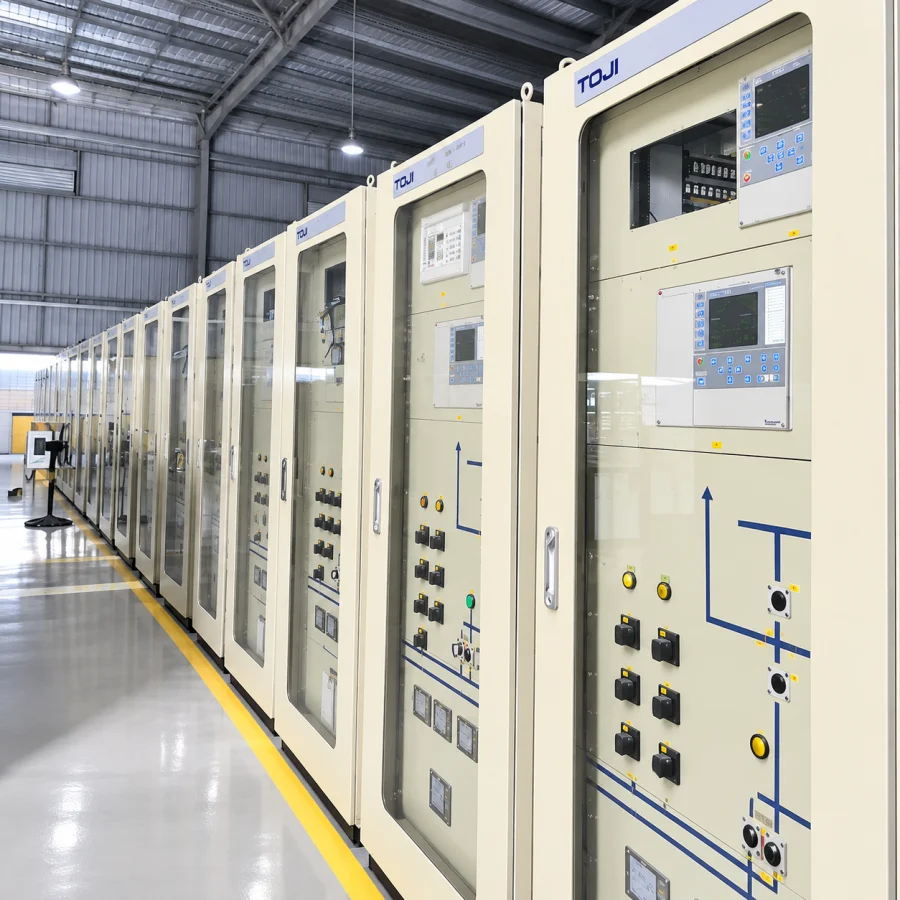

Tủ điều khiển bảo vệ trạm 110kv 220kv 500kv

Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV

Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV là hệ thống tủ chuyên dụng được sử dụng trong các trạm biến áp và trạm phân phối điện cao áp, phục vụ chức năng điều khiển, giám sát, bảo vệ, thu thập tín hiệu và hỗ trợ vận hành các thiết bị điện trong trạm. Hệ thống được thiết kế phù hợp với từng cấp điện áp, sơ đồ nhất thứ, yêu cầu bảo vệ và phương thức vận hành của từng dự án.

Tủ điều khiển bảo vệ có vai trò đặc biệt quan trọng trong việc phát hiện nhanh các trạng thái bất thường, cô lập phần tử sự cố, hạn chế phạm vi ảnh hưởng và cung cấp thông tin cần thiết cho nhân viên vận hành. Đối với các trạm điện 110kV, 220kV và 500kV, hệ thống thường được thiết kế theo cấu hình có độ tin cậy cao, khả năng giám sát tập trung và phối hợp với hệ thống SCADA, điều khiển trạm hoặc trung tâm điều độ.

Chức năng của Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV

• Thực hiện chức năng bảo vệ cho đường dây, máy biến áp, thanh cái và các ngăn lộ.
• Điều khiển đóng cắt máy cắt, dao cách ly và các thiết bị liên quan.
• Thu thập tín hiệu trạng thái từ thiết bị nhất thứ.
• Giám sát thông số điện và trạng thái vận hành của từng ngăn lộ.
• Phát tín hiệu cảnh báo và tín hiệu sự cố.
• Ghi nhận sự kiện và hỗ trợ phân tích nguyên nhân sự cố.
• Truyền dữ liệu đến hệ thống SCADA hoặc hệ thống điều khiển tích hợp của trạm.
• Hỗ trợ liên động nhằm hạn chế thao tác sai trong quá trình vận hành.
• Cho phép thực hiện điều khiển tại chỗ hoặc từ xa theo cấu hình thiết kế.
• Tích hợp các thiết bị đo lường, truyền thông và đồng bộ thời gian khi dự án yêu cầu.

Cấu tạo cơ bản của tủ điều khiển bảo vệ

Cấu hình cụ thể của tủ phụ thuộc vào đối tượng được bảo vệ và phương án tự động hóa của trạm. Trong thực tế, một hệ thống có thể bao gồm nhiều tủ riêng biệt cho đường dây, máy biến áp, thanh cái, máy cắt liên lạc, phân đoạn và các chức năng điều khiển chung.

1. Relay bảo vệ

Relay bảo vệ là thành phần trung tâm của hệ thống, tiếp nhận tín hiệu dòng điện, điện áp và trạng thái thiết bị để thực hiện các thuật toán bảo vệ đã được cài đặt. Khi phát hiện điều kiện sự cố đáp ứng tiêu chí tác động, relay có thể phát lệnh cắt máy cắt nhằm cô lập phần tử bị sự cố khỏi hệ thống.

Tùy từng ngăn lộ, relay có thể đảm nhiệm một hoặc nhiều chức năng bảo vệ khác nhau như bảo vệ quá dòng, khoảng cách, so lệch, chạm đất, quá áp, thấp áp, quá tần số, thấp tần số hoặc các chức năng chuyên dụng khác.

2. Thiết bị điều khiển

Phần điều khiển cho phép nhân viên vận hành thực hiện đóng, cắt hoặc chuyển trạng thái các thiết bị nhất thứ theo đúng trình tự và điều kiện liên động đã thiết kế. Các lệnh điều khiển có thể được thực hiện tại tủ, từ hệ thống điều khiển trạm hoặc từ trung tâm điều khiển từ xa.

3. Thiết bị đo lường và hiển thị

Tủ có thể tích hợp đồng hồ đo, bộ hiển thị, bộ chuyển đổi tín hiệu hoặc thiết bị đo đa chức năng để theo dõi điện áp, dòng điện, công suất, tần số, điện năng và các thông số cần thiết khác.

4. Thiết bị truyền thông

Đối với các trạm có mức độ tự động hóa cao, tủ điều khiển bảo vệ thường được kết nối với hệ thống mạng truyền thông của trạm. Các thiết bị truyền thông hỗ trợ trao đổi dữ liệu giữa relay, bộ điều khiển ngăn lộ, máy chủ SCADA và các hệ thống giám sát liên quan.

5. Hệ thống nguồn điều khiển

Nguồn cấp cho relay, mạch điều khiển và mạch tín hiệu thường được lấy từ hệ thống nguồn DC của trạm hoặc nguồn phụ trợ theo thiết kế. Các nhánh nguồn được phân phối và bảo vệ riêng để hạn chế ảnh hưởng lan truyền khi xảy ra sự cố.

6. Hệ thống terminal và đấu nối

Terminal được bố trí để kết nối giữa tủ điều khiển bảo vệ với máy cắt, dao cách ly, máy biến dòng, máy biến điện áp và các thiết bị khác ngoài hiện trường. Việc đánh số dây, đánh số terminal và bố trí mạch phải rõ ràng để thuận tiện cho kiểm tra, thí nghiệm và bảo trì.

Các loại tủ điều khiển bảo vệ phổ biến

Tủ bảo vệ đường dây

Tủ bảo vệ đường dây được sử dụng để giám sát và bảo vệ các đường dây truyền tải hoặc phân phối cao áp. Cấu hình bảo vệ được lựa chọn theo cấp điện áp, chiều dài đường dây, phương thức nối đất và sơ đồ vận hành của hệ thống.

Tủ bảo vệ máy biến áp

Tủ bảo vệ máy biến áp thực hiện các chức năng bảo vệ liên quan đến máy biến áp lực, bao gồm các chức năng chính và dự phòng theo yêu cầu thiết kế. Hệ thống có thể tiếp nhận thêm các tín hiệu từ thiết bị giám sát nhiệt độ, áp suất, mức dầu hoặc các tín hiệu cơ khí của máy biến áp.

Tủ bảo vệ thanh cái

Tủ bảo vệ thanh cái được thiết kế để phát hiện nhanh sự cố xảy ra trong vùng thanh cái. Do thanh cái là nút quan trọng trong trạm điện, yêu cầu về độ tin cậy, tốc độ tác động và tính chọn lọc của bảo vệ thường rất cao.

Tủ điều khiển ngăn lộ

Tủ điều khiển ngăn lộ tập trung các chức năng điều khiển, hiển thị trạng thái, liên động và truyền tín hiệu của một ngăn đường dây, ngăn máy biến áp, ngăn thanh cái hoặc ngăn liên lạc.

Tủ điều khiển trung tâm

Tùy theo kiến trúc hệ thống, trạm có thể bố trí tủ điều khiển trung tâm để tập trung một số chức năng giám sát, điều khiển và giao tiếp với hệ thống SCADA hoặc máy chủ điều khiển trạm.

Ứng dụng theo cấp điện áp

Tủ điều khiển bảo vệ trạm 110kV

Đối với trạm 110kV, hệ thống tủ điều khiển bảo vệ thường được sử dụng cho các ngăn đường dây, ngăn máy biến áp, ngăn phân đoạn, ngăn liên lạc và các hệ thống phụ trợ. Cấu hình được thiết kế theo sơ đồ trạm và yêu cầu của đơn vị vận hành.

Tủ điều khiển bảo vệ trạm 220kV

Với trạm 220kV, yêu cầu về độ tin cậy và khả năng phối hợp bảo vệ thường cao hơn do vai trò quan trọng của trạm trong hệ thống truyền tải. Các chức năng bảo vệ chính, bảo vệ dự phòng, truyền tín hiệu và điều khiển từ xa cần được tính toán đồng bộ với hệ thống điều độ và tự động hóa.

Tủ điều khiển bảo vệ trạm 500kV

Tại các trạm 500kV, hệ thống điều khiển bảo vệ thường được triển khai với mức độ dự phòng cao, nhiều chức năng giám sát chuyên sâu và yêu cầu nghiêm ngặt về tốc độ xử lý. Việc lựa chọn relay, kiến trúc truyền thông, nguồn điều khiển và phương án dự phòng phải được thực hiện theo hồ sơ kỹ thuật và tiêu chuẩn áp dụng cho hệ thống truyền tải điện.

Thông số kỹ thuật tham khảo

Lưu ý: Các thông số như điện áp nguồn DC, số lượng relay, giao thức truyền thông, số lượng đầu vào/đầu ra, cấp bảo vệ, kích thước tủ và chủng loại thiết bị cần được xác định theo hồ sơ thiết kế cụ thể của từng dự án.

Ưu điểm của Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV

• Tích hợp nhiều chức năng điều khiển và bảo vệ trong cùng một hệ thống.
• Hỗ trợ phát hiện và cô lập nhanh các phần tử xảy ra sự cố.
• Tăng khả năng giám sát trạng thái của thiết bị trong trạm.
• Hỗ trợ điều khiển tại chỗ và từ xa.
• Có thể tích hợp với hệ thống SCADA và tự động hóa trạm.
• Cho phép ghi nhận sự kiện phục vụ phân tích sự cố.
• Cấu hình linh hoạt theo sơ đồ từng trạm.
• Thuận tiện cho công tác kiểm tra, thí nghiệm và bảo trì.
• Có thể thiết kế dự phòng các chức năng quan trọng theo yêu cầu.
• Phù hợp với các trạm điện yêu cầu độ tin cậy vận hành cao.

Hệ thống bảo vệ đường dây

Bảo vệ đường dây là một trong những nhóm chức năng quan trọng của trạm điện cao áp. Tùy đặc điểm đường dây, hệ thống có thể sử dụng các nguyên lý bảo vệ khoảng cách, so lệch đường dây, quá dòng, chạm đất và nhiều chức năng hỗ trợ khác.

Tại những tuyến đường dây quan trọng, có thể sử dụng nhiều hệ thống bảo vệ độc lập nhằm nâng cao độ tin cậy và giảm nguy cơ mất chức năng bảo vệ khi một thiết bị gặp sự cố.

Hệ thống bảo vệ máy biến áp

Máy biến áp lực là thiết bị có giá trị lớn và giữ vai trò quan trọng trong trạm. Vì vậy, hệ thống bảo vệ thường được bố trí nhiều lớp nhằm phát hiện các dạng sự cố bên trong và các điều kiện bất thường từ bên ngoài.

Các tín hiệu từ máy biến áp có thể được đưa về tủ điều khiển bảo vệ để giám sát, cảnh báo hoặc phát lệnh cắt theo logic thiết kế.

Hệ thống bảo vệ thanh cái

Sự cố thanh cái có thể ảnh hưởng đồng thời đến nhiều ngăn lộ trong trạm. Hệ thống bảo vệ thanh cái vì vậy cần đảm bảo khả năng xác định đúng vùng sự cố, tác động nhanh và hạn chế tối đa việc cắt các phần tử không cần thiết.

Điều khiển máy cắt và dao cách ly

Tủ điều khiển bảo vệ có thể thực hiện điều khiển máy cắt, dao cách ly và dao tiếp địa theo các điều kiện liên động được xây dựng trong thiết kế nhị thứ. Các logic liên động giúp hạn chế những trình tự thao tác không phù hợp.

Trạng thái đóng, mở, vị trí thiết bị và các tín hiệu bất thường được đưa về tủ để hiển thị tại chỗ hoặc truyền về hệ thống điều khiển trung tâm.

Tích hợp SCADA và hệ thống tự động hóa trạm

Trong các trạm điện hiện đại, hệ thống điều khiển bảo vệ thường được kết nối với SCADA hoặc hệ thống tự động hóa trạm nhằm tập trung dữ liệu vận hành. Thông tin từ các relay và thiết bị điều khiển có thể được truyền đến máy chủ, màn hình vận hành hoặc trung tâm điều độ theo kiến trúc của dự án.

Việc tích hợp truyền thông giúp giảm số lượng tín hiệu đấu dây truyền thống, đồng thời hỗ trợ giám sát trạng thái thiết bị, truy xuất dữ liệu sự kiện và quản lý hệ thống một cách tập trung hơn.

Giao thức truyền thông

Tùy theo thiết bị và yêu cầu của dự án, hệ thống có thể được thiết kế sử dụng các giao thức truyền thông công nghiệp và giao thức dành cho tự động hóa trạm điện. Giao thức cụ thể cần được lựa chọn đồng bộ giữa relay, thiết bị điều khiển, gateway và hệ thống SCADA.

Đối với các dự án yêu cầu tích hợp theo tiêu chuẩn tự động hóa trạm, khả năng tương thích truyền thông giữa các thiết bị cần được xác minh ngay từ giai đoạn thiết kế.

Hệ thống nguồn DC trong tủ điều khiển bảo vệ

Nguồn DC có vai trò duy trì hoạt động của hệ thống bảo vệ và điều khiển kể cả khi nguồn AC phụ trợ gặp sự cố. Các mạch quan trọng thường được phân chia hợp lý và có thiết bị bảo vệ riêng để hạn chế ảnh hưởng khi xảy ra chạm chập hoặc mất nguồn tại một nhánh.

Tùy cấp độ tin cậy yêu cầu, hệ thống có thể được thiết kế với nhiều nguồn hoặc nhiều nhánh nguồn độc lập.

Ghi sự kiện và phân tích sự cố

Relay bảo vệ hiện đại có khả năng lưu trữ bản ghi sự kiện, trạng thái logic và dữ liệu liên quan đến thời điểm xảy ra sự cố. Các dữ liệu này hỗ trợ kỹ sư xác định nguyên nhân tác động, đánh giá trình tự sự kiện và kiểm tra sự phối hợp giữa các bảo vệ.

Việc đồng bộ thời gian giữa các thiết bị là yếu tố quan trọng khi cần đối chiếu dữ liệu từ nhiều ngăn lộ khác nhau.

Yêu cầu về thiết kế liên động

Logic liên động phải được xây dựng dựa trên sơ đồ nhất thứ và quy trình vận hành của trạm. Các điều kiện đóng, cắt và chuyển trạng thái cần được kiểm tra đầy đủ để hạn chế nguy cơ thao tác sai dẫn đến mất an toàn hoặc ảnh hưởng đến hệ thống điện.

Trước khi đưa vào vận hành, các logic liên động cần được kiểm tra và thí nghiệm theo đúng hồ sơ thiết kế đã được phê duyệt.

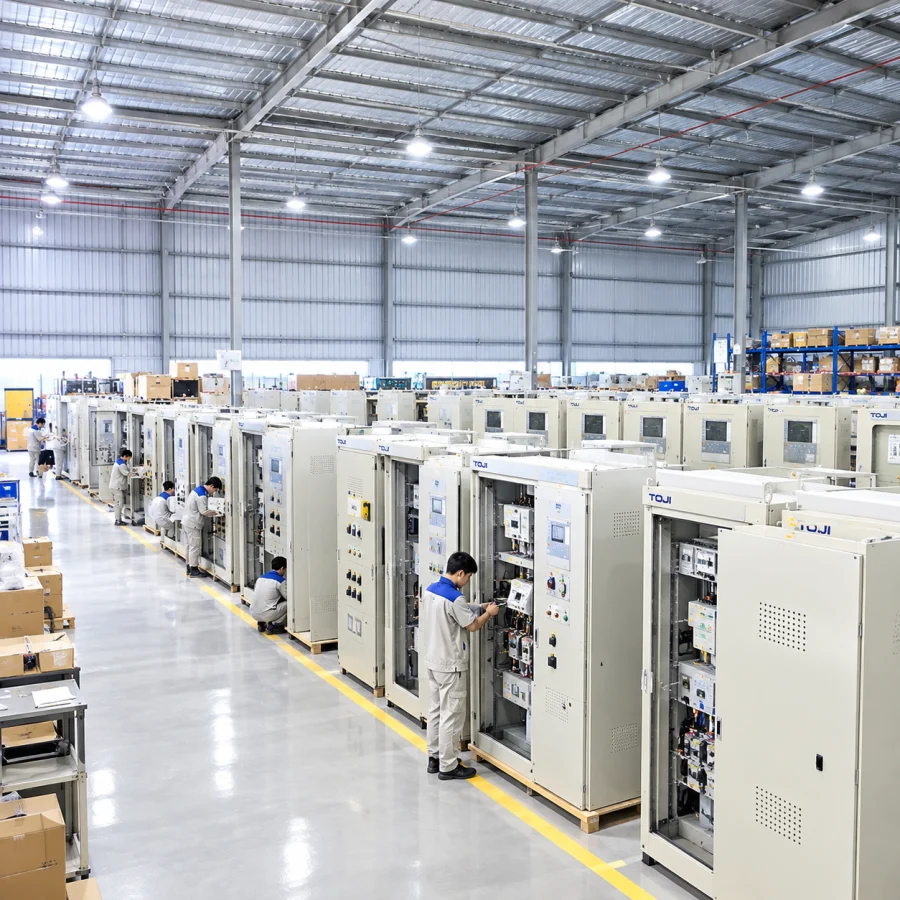

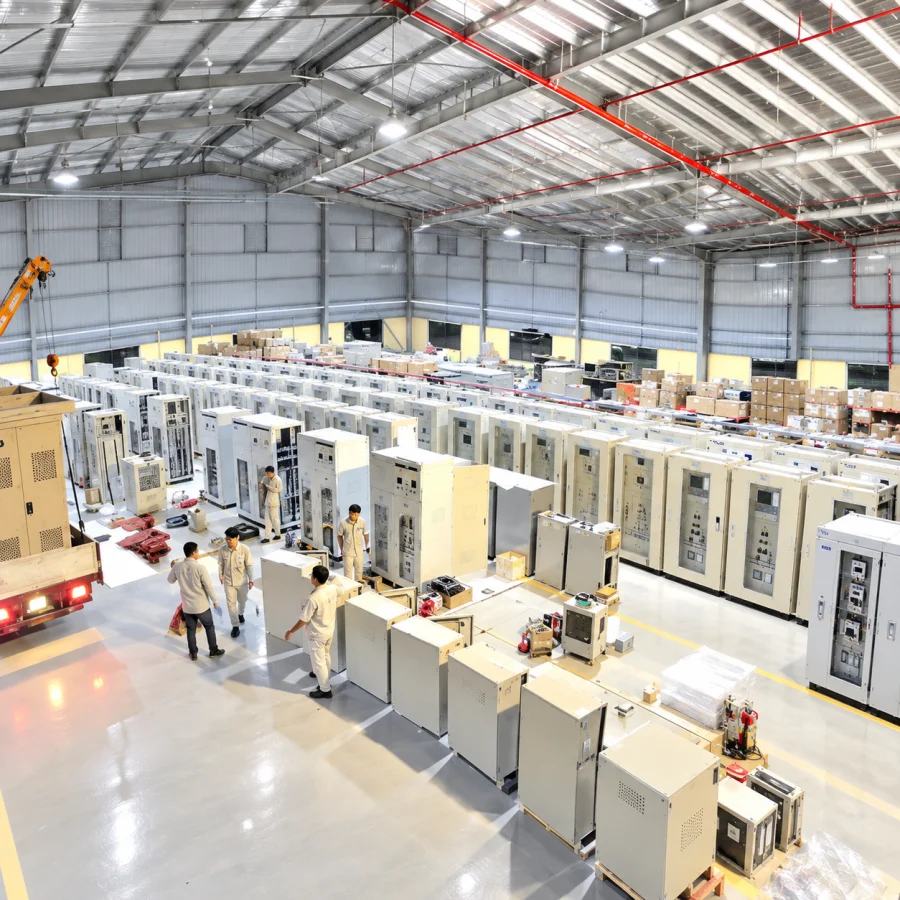

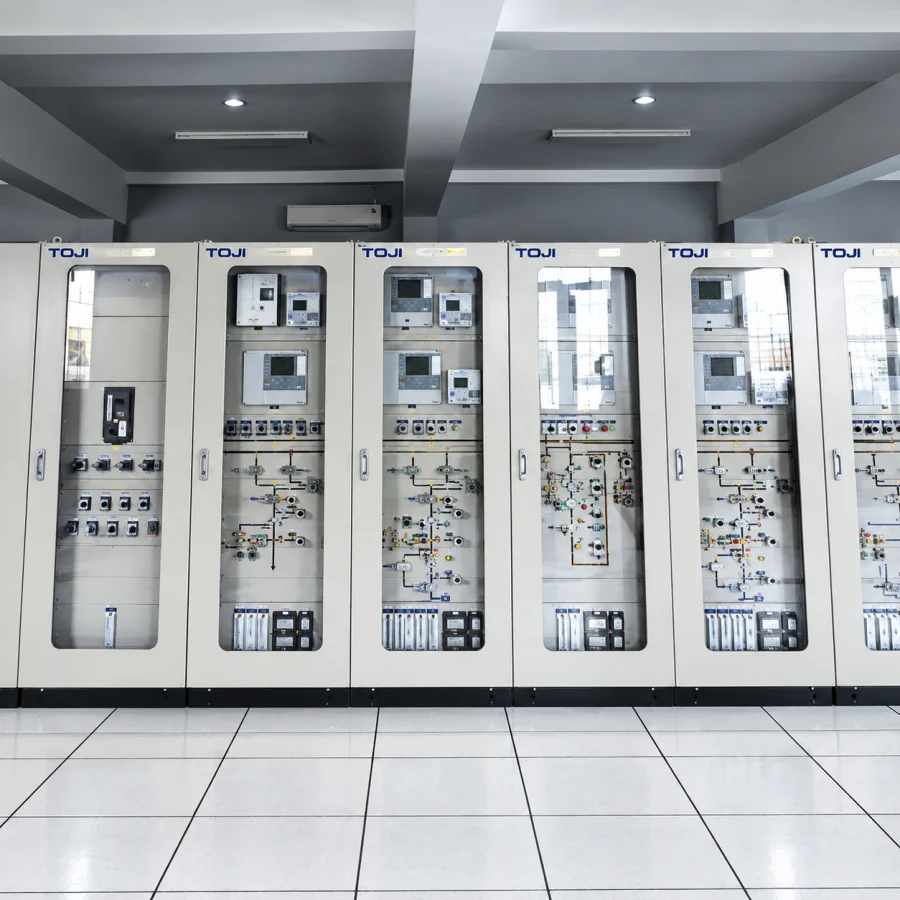

Yêu cầu khi chế tạo tủ

• Bố trí thiết bị khoa học, thuận tiện thao tác và bảo trì.
• Đánh số dây và terminal rõ ràng.
• Phân tách hợp lý các mạch nguồn, mạch dòng, mạch áp và mạch tín hiệu.
• Có sơ đồ nguyên lý và sơ đồ đấu nối tương ứng với cấu hình thực tế.
• Chừa không gian phù hợp cho việc kiểm tra và đấu nối tại hiện trường.
• Bố trí thanh tiếp địa và các điểm nối đất theo thiết kế.
• Đảm bảo khả năng mở cửa và tiếp cận thiết bị bên trong.
• Thiết bị cần được ghi nhãn rõ chức năng và vị trí.

Kiểm tra và thí nghiệm trước khi vận hành

Trước khi đưa Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV vào sử dụng, hệ thống cần được kiểm tra toàn diện về đấu nối, nguồn cấp, logic điều khiển, chức năng bảo vệ và truyền thông.

• Kiểm tra ngoại quan và kết cấu tủ.
• Kiểm tra sơ đồ đấu dây.
• Kiểm tra tính liên tục của mạch điện.
• Kiểm tra nguồn cấp cho relay và thiết bị điều khiển.
• Thử chức năng các đầu vào và đầu ra.
• Thử tác động relay bảo vệ theo giá trị cài đặt.
• Kiểm tra lệnh đóng cắt máy cắt.
• Kiểm tra logic liên động.
• Kiểm tra tín hiệu cảnh báo.
• Kiểm tra truyền thông với hệ thống SCADA.

Yêu cầu trong quá trình vận hành

Hệ thống điều khiển bảo vệ là thiết bị kỹ thuật quan trọng, vì vậy việc thay đổi giá trị cài đặt, logic điều khiển hoặc cấu hình truyền thông phải được thực hiện theo quy trình quản lý kỹ thuật của đơn vị vận hành.

• Không tự ý thay đổi giá trị chỉnh định relay.
• Thường xuyên kiểm tra trạng thái cảnh báo của thiết bị.
• Theo dõi tình trạng nguồn DC.
• Kiểm tra các bản ghi sự kiện khi có tác động bất thường.
• Duy trì điều kiện môi trường phòng điều khiển phù hợp.
• Thực hiện sao lưu cấu hình relay khi quy trình yêu cầu.
• Kiểm tra hệ thống truyền thông định kỳ.

Bảo trì Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV

Bảo trì định kỳ giúp phát hiện sớm tình trạng đầu nối lỏng, thiết bị xuống cấp, lỗi nguồn, lỗi truyền thông hoặc bất thường trong hệ thống điều khiển. Chu kỳ kiểm tra cần căn cứ vào yêu cầu vận hành và hướng dẫn kỹ thuật của từng thiết bị.

• Kiểm tra tình trạng vỏ tủ và hệ thống khóa cửa.
• Kiểm tra nguồn cấp và các thiết bị bảo vệ nguồn.
• Kiểm tra relay bảo vệ và thiết bị điều khiển.
• Kiểm tra terminal, đầu nối và dây dẫn.
• Kiểm tra hệ thống tiếp địa của tủ.
• Kiểm tra kết nối mạng truyền thông.
• Kiểm tra đồng bộ thời gian của hệ thống.
• Thực hiện thử nghiệm định kỳ theo quy trình vận hành.

Ứng dụng của Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV

• Trạm biến áp 110kV.
• Trạm biến áp 220kV.
• Trạm biến áp 500kV.
• Trạm phân phối điện cao áp.
• Trạm truyền tải điện.
• Nhà máy điện.
• Trạm điện của khu công nghiệp lớn.
• Hệ thống điện trong các dự án năng lượng.
• Trạm điện phục vụ nhà máy và tổ hợp công nghiệp quy mô lớn.
• Các công trình yêu cầu hệ thống bảo vệ và tự động hóa có độ tin cậy cao.

Tư vấn Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV

Để thiết kế chính xác Tủ điều khiển bảo vệ trạm 110kV 220kV 500kV, cần có đầy đủ sơ đồ nhất thứ, sơ đồ nhị thứ, danh sách tín hiệu, yêu cầu bảo vệ, phương thức điều khiển, cấu hình SCADA, nguồn DC và các tiêu chuẩn kỹ thuật áp dụng cho dự án.

Ngoài ra, cần xác định rõ số lượng ngăn lộ, chủng loại máy cắt và dao cách ly, thông số máy biến dòng, máy biến điện áp, yêu cầu dự phòng relay, giao thức truyền thông và phương thức đồng bộ thời gian để lựa chọn thiết bị phù hợp.

Việc thiết kế, chế tạo, thí nghiệm và đưa hệ thống vào vận hành cần được thực hiện theo hồ sơ kỹ thuật đã được phê duyệt và bởi các đơn vị có năng lực chuyên môn, nhằm đảm bảo độ tin cậy và an toàn cho toàn bộ hệ thống điện cao áp.
