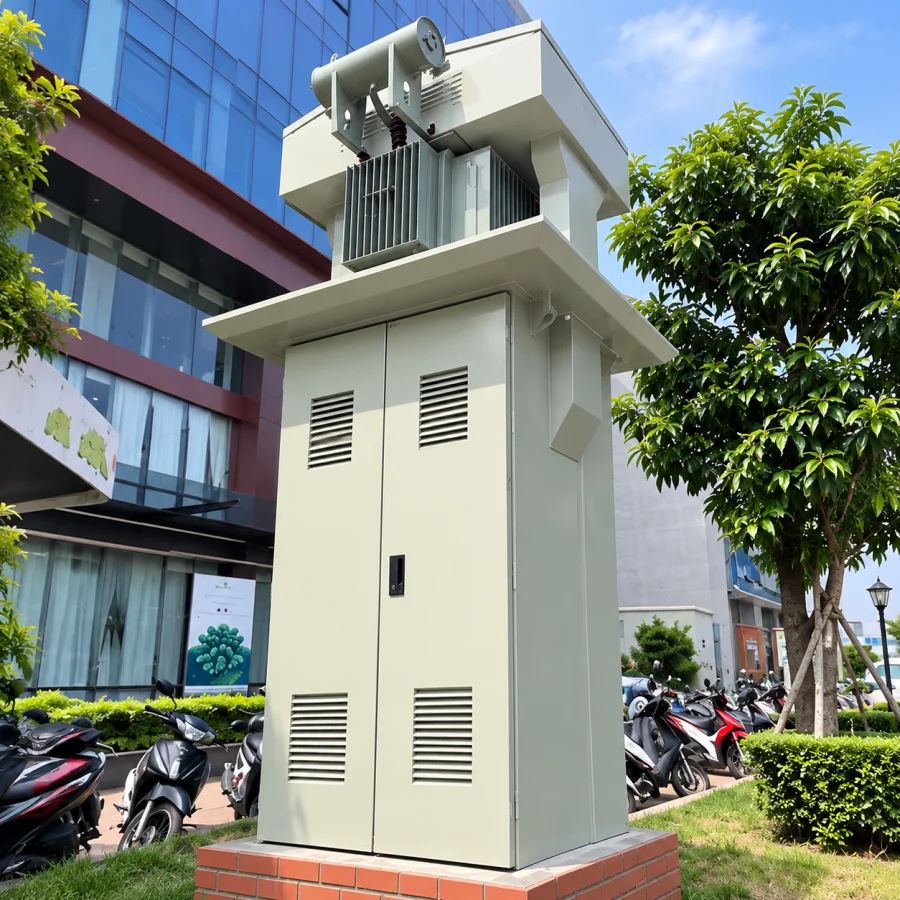

Trạm Trụ Đài Sen Hợp Bộ 400kva-1600kva

Trạm Trụ Đài Sen Hợp Bộ 400kVA-1600kVA

Trạm Trụ Đài Sen Hợp Bộ 400kVA-1600kVA là giải pháp trạm biến áp được thiết kế theo dạng trụ đài sen, kết hợp giữa yêu cầu kỹ thuật của hệ thống điện và tính thẩm mỹ cho không gian lắp đặt. Sản phẩm phù hợp với các khu đô thị, khu dân cư, khu nghỉ dưỡng, công viên, trung tâm thương mại, khuôn viên cơ quan và nhiều công trình có yêu cầu cao về cảnh quan.

Với dải công suất từ 400kVA đến 1600kVA, trạm có khả năng đáp ứng nhiều cấp phụ tải khác nhau. Kết cấu hợp bộ giúp tích hợp các thành phần chính của trạm biến áp trong một hệ thống đồng bộ, góp phần tiết kiệm diện tích, rút ngắn thời gian thi công và tạo sự gọn gàng cho khu vực bố trí thiết bị điện.

Đặc điểm nổi bật của Trạm Trụ Đài Sen Hợp Bộ 400kVA-1600kVA

• Dải công suất từ 400kVA đến 1600kVA, phù hợp với nhiều quy mô công trình.
• Thiết kế dạng trụ đài sen có tính thẩm mỹ cao, phù hợp với khu vực đô thị và cảnh quan công cộng.
• Kết cấu hợp bộ giúp tối ưu không gian lắp đặt.
• Tích hợp đồng bộ các thiết bị trung thế, máy biến áp và hệ thống phân phối hạ thế theo cấu hình thiết kế.
• Có thể tùy chỉnh cấu hình thiết bị theo yêu cầu cụ thể của từng dự án.
• Kết cấu chắc chắn, phù hợp với điều kiện lắp đặt ngoài trời.
• Thuận tiện cho quá trình vận chuyển, lắp đặt, vận hành và bảo trì.
• Giúp hạn chế diện tích chiếm dụng so với nhiều phương án trạm truyền thống.
• Thiết kế các khoang chức năng hợp lý nhằm hỗ trợ thao tác kỹ thuật an toàn.
• Phù hợp với những công trình cần kết hợp giữa hiệu quả cấp điện và yếu tố kiến trúc.

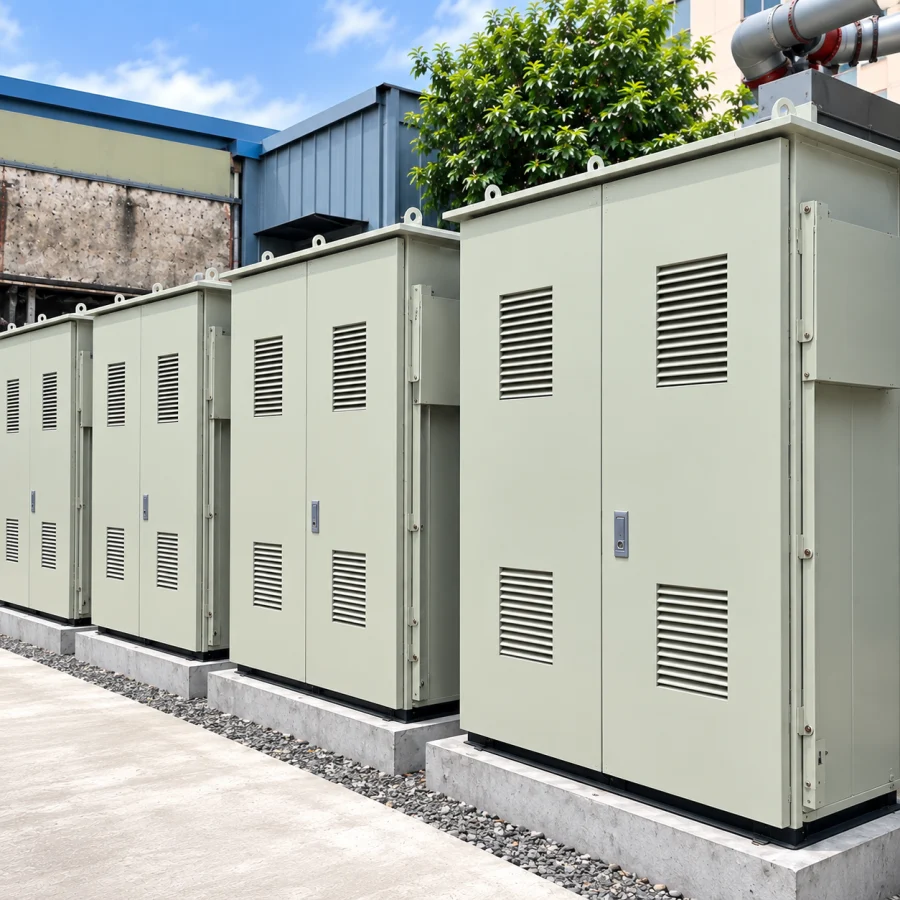

Cấu tạo Trạm Trụ Đài Sen Hợp Bộ

Trạm Trụ Đài Sen Hợp Bộ được thiết kế với các khu vực chức năng phục vụ quá trình tiếp nhận nguồn trung thế, biến đổi điện áp và phân phối điện hạ thế. Cấu hình chi tiết có thể thay đổi tùy theo sơ đồ cấp điện, yêu cầu kỹ thuật và tiêu chuẩn áp dụng của từng công trình.

1. Phần thiết bị trung thế

Hệ thống trung thế đảm nhiệm chức năng tiếp nhận nguồn điện từ lưới điện, thực hiện đóng cắt, bảo vệ và cấp nguồn đến máy biến áp. Tùy theo phương án thiết kế, hệ thống có thể sử dụng RMU, tủ trung thế hoặc các thiết bị đóng cắt phù hợp.

• Tủ RMU hoặc tủ trung thế theo sơ đồ cấp điện.
• Dao cách ly, cầu dao phụ tải hoặc máy cắt theo yêu cầu.
• Cầu chì bảo vệ máy biến áp trong các cấu hình phù hợp.
• Thiết bị chỉ thị và đo lường.
• Các cơ cấu liên động phục vụ an toàn vận hành.

2. Máy biến áp

Máy biến áp là thành phần trung tâm của trạm, thực hiện nhiệm vụ chuyển đổi điện áp từ cấp trung thế xuống hạ thế để cung cấp cho hệ thống phụ tải của công trình.

Dải công suất từ 400kVA đến 1600kVA cho phép lựa chọn linh hoạt theo nhu cầu sử dụng điện. Loại máy biến áp, tỷ số biến áp, tổ đấu dây, phương pháp làm mát và các thông số liên quan được lựa chọn theo hồ sơ kỹ thuật của dự án.

3. Hệ thống phân phối hạ thế

Phần hạ thế tiếp nhận nguồn điện sau máy biến áp và phân phối đến các nhánh phụ tải. Hệ thống có thể tích hợp máy cắt tổng, thanh cái, thiết bị đo lường, bảo vệ và các xuất tuyến theo yêu cầu.

• Máy cắt tổng hạ thế.
• Hệ thống thanh cái phân phối điện.
• ACB, MCCB hoặc thiết bị đóng cắt phù hợp.
• Đồng hồ đo điện và thiết bị giám sát.
• Các ngăn xuất tuyến cấp điện cho phụ tải.
• Hệ thống tụ bù khi thiết kế có yêu cầu.

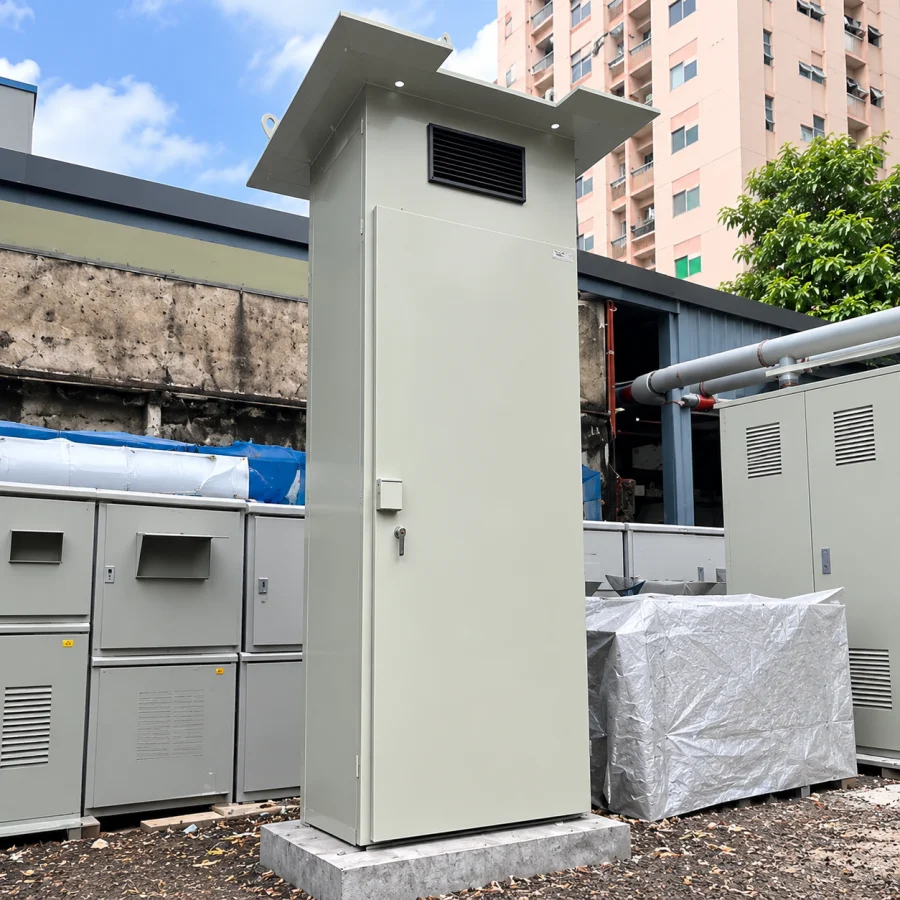

4. Kết cấu trụ đài sen

Điểm đặc trưng của sản phẩm là kết cấu dạng trụ đài sen, được thiết kế nhằm tạo hình thức gọn gàng, hài hòa hơn với kiến trúc cảnh quan. Phần kết cấu bao che đồng thời hỗ trợ bảo vệ các thiết bị điện bên trong trước các tác động từ môi trường bên ngoài.

Tùy theo yêu cầu của chủ đầu tư, hình thức bên ngoài, kích thước, vật liệu hoàn thiện và phương án bố trí có thể được điều chỉnh để phù hợp với vị trí lắp đặt.

Thông số kỹ thuật tham khảo

Lưu ý: Các thông số như cấp điện áp, dòng điện định mức, khả năng chịu ngắn mạch, cấp bảo vệ, kích thước, loại thiết bị đóng cắt và cấu hình máy biến áp cần được xác định theo từng dự án cụ thể.

Ưu điểm của Trạm Trụ Đài Sen Hợp Bộ

Tính thẩm mỹ cao

So với các dạng trạm điện có hình thức thuần công nghiệp, thiết kế trụ đài sen tạo cảm giác gọn gàng và phù hợp hơn với những khu vực có yêu cầu về kiến trúc cảnh quan. Đây là một lợi thế đáng chú ý khi bố trí trạm tại khu dân cư, khu đô thị hoặc công trình thương mại.

Tiết kiệm diện tích

Kết cấu được tổ chức theo phương đứng và tích hợp nhiều thành phần trong cùng hệ thống, giúp giảm diện tích mặt bằng dành cho trạm. Giải pháp này phù hợp với những khu vực có quỹ đất hạn chế.

Thiết kế đồng bộ

Các thiết bị chính của hệ thống điện được tính toán và bố trí theo một phương án tổng thể, giúp tăng tính đồng bộ giữa phần trung thế, máy biến áp và hệ thống hạ thế.

Thuận tiện cho thi công

Việc chế tạo và hoàn thiện nhiều hạng mục trước khi đưa đến công trường có thể giúp giảm khối lượng lắp ráp trực tiếp tại hiện trường, qua đó hỗ trợ rút ngắn tiến độ triển khai dự án.

Linh hoạt theo từng công trình

Trạm có thể được cấu hình theo yêu cầu về công suất, sơ đồ trung thế, số lượng xuất tuyến hạ thế, phương án đo đếm và hệ thống bảo vệ. Nhờ đó, sản phẩm có khả năng thích ứng với nhiều loại phụ tải khác nhau.

Thuận tiện trong vận hành và bảo trì

Các vị trí thao tác và khu vực thiết bị được bố trí có chủ đích nhằm tạo điều kiện thuận lợi cho quá trình kiểm tra, vận hành và bảo dưỡng định kỳ.

Ứng dụng của Trạm Trụ Đài Sen Hợp Bộ 400kVA-1600kVA

Nhờ sự kết hợp giữa khả năng cấp điện và thiết kế chú trọng yếu tố cảnh quan, Trạm Trụ Đài Sen Hợp Bộ có thể được ứng dụng tại nhiều loại công trình:

• Khu đô thị mới.
• Khu dân cư và khu nhà ở.
• Khu biệt thự và khu đô thị cao cấp.
• Trung tâm thương mại.
• Tòa nhà văn phòng.
• Khách sạn và khu nghỉ dưỡng.
• Công viên và khu vui chơi.
• Khuôn viên cơ quan, trường học và bệnh viện.
• Nhà máy và khu công nghiệp có yêu cầu về cảnh quan.
• Khu phức hợp thương mại và dịch vụ.
• Hệ thống điện hạ tầng đô thị.
• Các công trình công cộng khác.

Lựa chọn công suất trạm phù hợp

Lựa chọn công suất Trạm Trụ Đài Sen Hợp Bộ cần dựa trên kết quả tính toán phụ tải của toàn bộ công trình. Ngoài tổng công suất thiết bị, đơn vị thiết kế cần xem xét hệ số nhu cầu, hệ số đồng thời, đặc tính vận hành của phụ tải và khả năng mở rộng trong tương lai.

Dải công suất 400kVA-1600kVA phù hợp với nhiều nhóm công trình từ quy mô trung bình đến các hệ thống phụ tải tương đối lớn. Công suất máy biến áp cần được lựa chọn sao cho vừa đảm bảo khả năng cấp điện, vừa hạn chế tình trạng vận hành quá tải hoặc lựa chọn dung lượng lớn hơn nhu cầu thực tế.

Yêu cầu về vị trí lắp đặt

Vị trí lắp đặt trạm cần được lựa chọn dựa trên cả yêu cầu kỹ thuật và cảnh quan. Trạm nên được bố trí tại khu vực thuận tiện cho việc đấu nối nguồn, vận hành, bảo dưỡng và tiếp cận khi cần xử lý sự cố.

• Nền móng phải đảm bảo khả năng chịu tải của toàn bộ trạm.
• Khu vực lắp đặt cần có giải pháp thoát nước phù hợp.
• Đảm bảo khoảng cách an toàn điện theo hồ sơ thiết kế.
• Bố trí hành lang thao tác và không gian bảo trì phù hợp.
• Hệ thống cáp vào và cáp ra phải được thiết kế đúng yêu cầu kỹ thuật.
• Hệ thống tiếp địa phải đáp ứng yêu cầu về an toàn.
• Không bố trí vật cản ảnh hưởng đến thông gió và tản nhiệt của trạm.

Hệ thống thông gió và tản nhiệt

Trong quá trình vận hành, máy biến áp và các thiết bị điện phát sinh nhiệt. Vì vậy, hệ thống thông gió cần được tính toán phù hợp với công suất trạm, điều kiện khí hậu và vị trí lắp đặt nhằm hỗ trợ duy trì nhiệt độ làm việc trong giới hạn cho phép.

Các cửa thông gió, khe thoát nhiệt hoặc giải pháp thông gió cưỡng bức nếu có cần được bố trí sao cho vừa đảm bảo khả năng lưu thông không khí, vừa hạn chế nước mưa, bụi bẩn và vật thể lạ xâm nhập vào bên trong.

Hệ thống tiếp địa của trạm

Hệ thống tiếp địa là một trong những hạng mục quan trọng đối với an toàn vận hành của trạm biến áp. Các phần kim loại có khả năng mang điện khi xảy ra sự cố cần được liên kết với hệ thống tiếp địa theo phương án thiết kế.

Giá trị điện trở tiếp địa, tiết diện dây nối đất, số lượng cọc tiếp địa và cách bố trí lưới tiếp địa cần được tính toán dựa trên điều kiện địa chất và tiêu chuẩn áp dụng tại công trình.

Yêu cầu an toàn khi vận hành

Trạm Trụ Đài Sen Hợp Bộ là một phần của hệ thống điện trung thế, do đó mọi hoạt động vận hành, kiểm tra và bảo trì phải được thực hiện bởi nhân sự có chuyên môn và tuân thủ đầy đủ quy trình an toàn điện.

• Không tự ý mở khu vực thiết bị khi trạm đang vận hành nếu không có nhiệm vụ chuyên môn.
• Tuân thủ đầy đủ trình tự đóng cắt thiết bị.
• Thực hiện cô lập nguồn trước khi tiến hành bảo trì.
• Kiểm tra hệ thống liên động và khóa an toàn theo định kỳ.
• Theo dõi tình trạng nhiệt, âm thanh và các dấu hiệu bất thường của máy biến áp.
• Kiểm tra các vị trí đầu nối cáp, thanh cái và thiết bị đóng cắt.
• Duy trì khu vực xung quanh trạm sạch sẽ và thông thoáng.

Bảo trì Trạm Trụ Đài Sen Hợp Bộ

Bảo trì định kỳ giúp duy trì độ ổn định của thiết bị và hạn chế nguy cơ phát sinh sự cố trong quá trình sử dụng. Chu kỳ kiểm tra cần được xây dựng dựa trên hướng dẫn của nhà sản xuất thiết bị, điều kiện vận hành và yêu cầu của đơn vị quản lý hệ thống điện.

• Kiểm tra tình trạng vỏ và kết cấu trạm.
• Kiểm tra hệ thống cửa, khóa và cơ cấu liên động.
• Vệ sinh các khu vực thông gió.
• Kiểm tra máy biến áp và các dấu hiệu bất thường.
• Kiểm tra thiết bị đóng cắt trung thế.
• Kiểm tra máy cắt và thiết bị bảo vệ hạ thế.
• Kiểm tra độ chắc chắn của các đầu nối điện.
• Đo kiểm hệ thống tiếp địa khi cần thiết.

So sánh trạm trụ đài sen với trạm truyền thống

Một trong những khác biệt dễ nhận thấy nhất giữa trạm trụ đài sen và trạm biến áp truyền thống là cách tổ chức không gian và hình thức bên ngoài. Trạm trụ đài sen ưu tiên thiết kế gọn, tận dụng chiều cao và tạo hình thức phù hợp hơn với môi trường đô thị.

Trong những khu vực có yêu cầu nghiêm ngặt về cảnh quan, việc lựa chọn dạng trạm này có thể giúp giảm cảm giác thô cứng của các thiết bị điện công nghiệp, đồng thời vẫn đáp ứng các chức năng cơ bản của một hệ thống biến áp và phân phối điện.

Giải pháp cho khu đô thị và công trình có yêu cầu thẩm mỹ

Việc bố trí hệ thống điện trong các khu đô thị hiện đại không chỉ yêu cầu tính ổn định và an toàn mà còn cần hạn chế ảnh hưởng đến cảnh quan chung. Trạm Trụ Đài Sen Hợp Bộ là một phương án phù hợp khi chủ đầu tư cần bố trí trạm biến áp tại khu vực dễ quan sát hoặc gần các công trình kiến trúc.

Với thiết kế có thể điều chỉnh theo đặc điểm dự án, trạm có thể được phối hợp với hệ thống cảnh quan, đường nội bộ, cây xanh và các hạng mục hạ tầng khác để tạo tổng thể hài hòa hơn.

Tư vấn Trạm Trụ Đài Sen Hợp Bộ 400kVA-1600kVA

Để lựa chọn đúng Trạm Trụ Đài Sen Hợp Bộ 400kVA-1600kVA, cần xác định các thông tin cơ bản như công suất phụ tải, cấp điện áp nguồn, điện áp đầu ra, sơ đồ cấp điện trung thế, số lượng xuất tuyến hạ thế, phương án đo đếm, yêu cầu bảo vệ và điều kiện thực tế tại vị trí lắp đặt.

Ngoài các yêu cầu kỹ thuật, đối với dạng trạm trụ đài sen cũng cần xem xét yếu tố kích thước, kiến trúc, màu sắc và phương án hoàn thiện bên ngoài để đảm bảo sản phẩm phù hợp với tổng thể cảnh quan của dự án.

Việc cung cấp đầy đủ sơ đồ nguyên lý, bản vẽ mặt bằng, bảng phụ tải và yêu cầu kỹ thuật sẽ giúp quá trình thiết kế, lựa chọn thiết bị và hoàn thiện cấu hình trạm chính xác hơn.
