Bộ 3 đầu cáp đơn ELBOW 24kV 250A 3x1Cx50 CU/AL

Sản phẩm Bộ 3 đầu cáp đơn ELBOW 24kV 250A 3x1Cx50 CU/AL

Bộ đầu cáp cắm góc khuỷu Elbow 3M là loại đầu cáp có màng chắn và cách điện hoàn toàn để nối cáp
ngầm với máy biến áp, máy cắt và các thiết bị khác được trang bị sứ bushing, hộp đấu nối hoặc các bộ đầu
cáp deadbreak khác.
Bộ đầu cáp cắm góc khuỷu Elbow 3M đáp ứng mọi yêu cầu của HD 629-1 & IEC 60502-4, và phù hợp với
loại sứ bushing A 250A đáp ứng tiêu chuẩn EN-50180 & 50181, bên trong tủ máy cắt RMU & trên Máy
biến áp.
Bộ đầu cáp cắm góc khuỷu Elbow 3M được đúc bằng cao su EPDM cách điện và bán dẫn, xử lý bằng kỹ
thuật đúc có độ chính xác cao. Tất cả cao su cách điện đều được sản xuất tại nhà máy và áp dụng các công
nghệ độc quyền do 3M phát triển. Bộ đầu cáp cắm góc khuỷu Elbow 3M có một đầu pin cắm bằng đồng,
kết hợp với đầu cốt ép lưỡng kim hoặc đồng, bảo đảm kết nối hoạt động đáng tin cậy.

THỬ NGHIỆM SẢN XUẤT

Các thử nghiệm được tiến hành theo HD 629.1
• Điện áp tối thiểu phát sinh vầng quang – 22 kV < 3 pC
• Khả năng chịu đựng điện áp AC trong 1 phút – 60 kV
• Thử nghiệm điểm kiểm tra điệp áp.

Các thử nghiệm được tiến hành theo yêu cầu sản xuất của 3M:

• Kiểm tra thực tế sản phẩm
• Kiểm tra định kỳ
• Phân tích định kỳ sử dụng tia X.

THÔNG SỐ KỸ THUẬT

Cấp điện áp tối đa (Um) 24 kV
Khả năng chịu đựng điện áp AC trong 5 phút 57 kV
Điện áp tối thiểu phát sinh vầng quang 22kV < 3pC
Khả năng chịu đựng điện áp xung 125 kV.

Dòng điện liên tục 250 A
Dòng điện quá tải (tối đa 8 giờ) 300 A

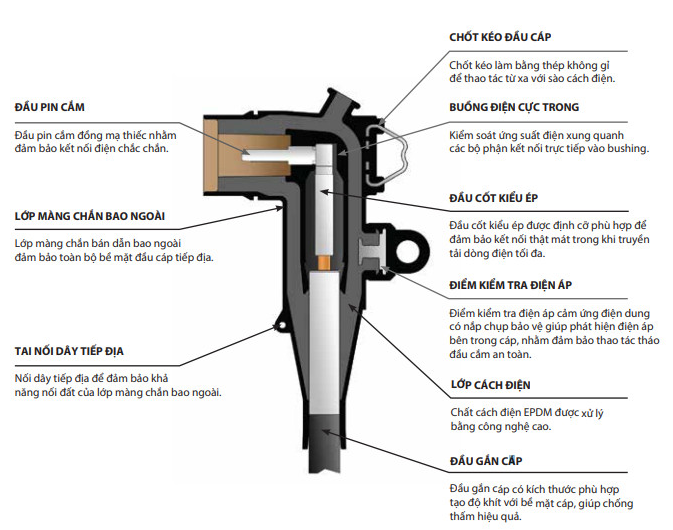

THÀNH PHẦN CẤU TẠO - BỘ ĐẦU CÁP CẮM GÓC KHUỶU ELBOW
